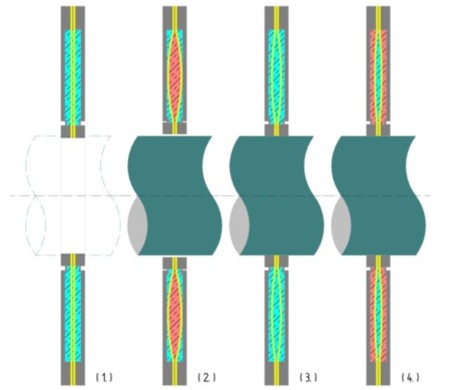

1. RotoClamp ohne Welle. Der Innendurchmesser des Innenringes ist kleiner als die zu klemmende Welle.
2.
RotoClamp gelöst. Die
Kammer zwischen den beiden ringförmigen Membranen aus Federstahl wird mit
Druckluft beaufschlagt. Dadurch wird der Innenring elastisch aufgeweitet.
Durch diese Vergrößerung des Durchmessers ist die Welle frei, und die Bewegung
ohne Widerstand möglich.
3. RotoClamp geklemmt. Die Kammer zwischen den beiden ringförmigen Membranen wird entlüftet. Der elastisch verformte Innenring federt zurück und klemmt die Welle (Wie bei einem Schrumpfsitz).
4. RotoClamp geklemmt mit zusätzlicher Druckkraft. Für höchste Klemmmomente können jetzt zusätzlich die äußeren Kammern mit Druckluft beaufschlagt werden.
